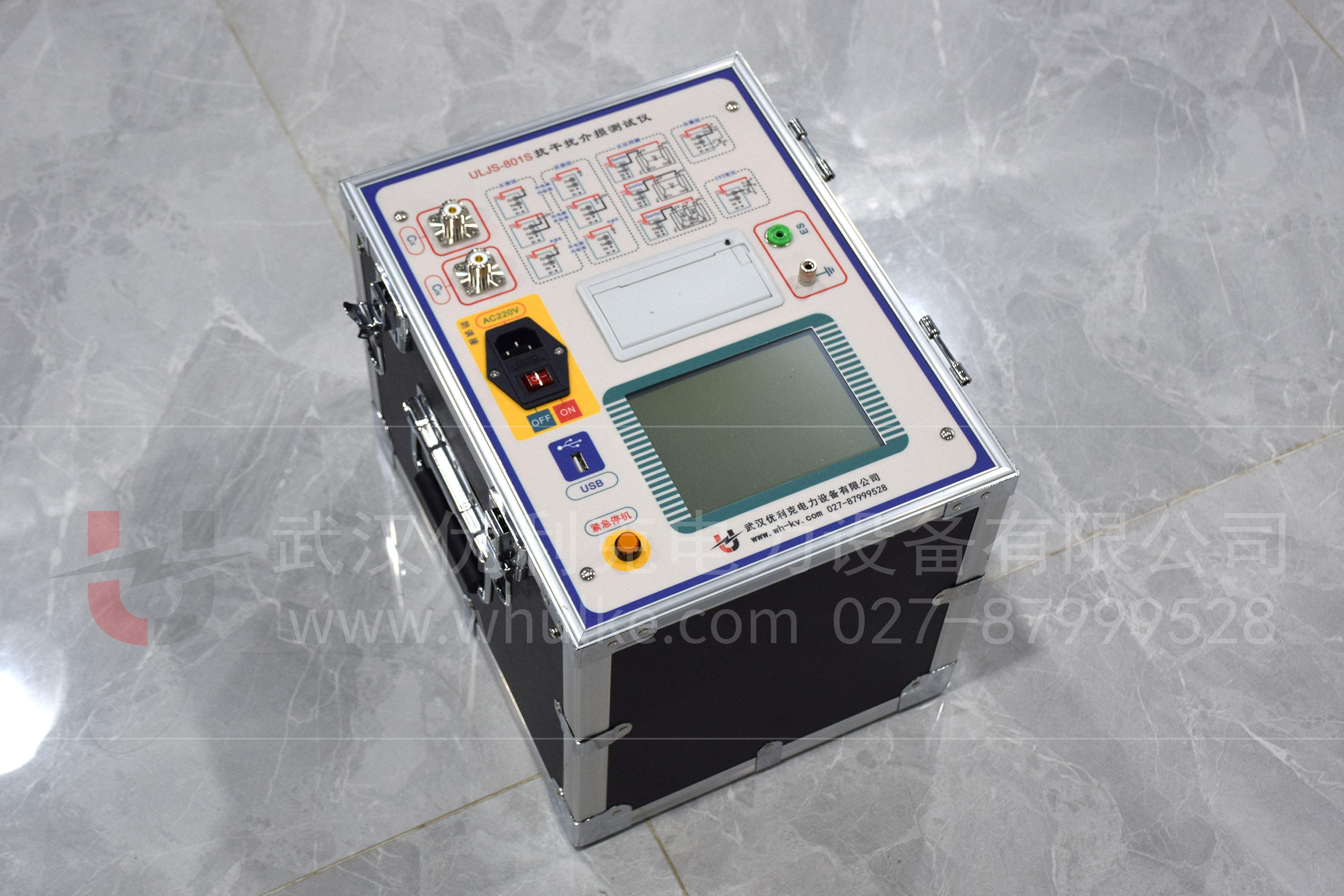

高壓介質損耗測試儀在電力設備絕緣性能檢測中具有舉足輕重的地位。準確的測量方法不僅能確保獲取可靠的測試數據，還
能為電力設備的狀態評估和維護決策提供有力依據。本文將詳細介紹高壓介質損耗測試儀的實用測量方法，包括測量前的準
備工作、測量過程中的操作要點以及對測量結果的分析與判斷，并闡述相關試驗的具體標準時間及數據要求。


一、測量前的準備工作
（一）儀器檢查與校準
在進行測量之前，必須對高壓介質損耗測試儀進行全面檢查。確保儀器外觀無損壞，各連接部件牢固可靠。同時，按照儀器
的校準規程，使用標準電容和電阻等校準器具對儀器進行校準，以保證測量精度。例如，對于電容量測量精度，要求在一定
測量范圍內誤差不超過 ±(0.5% 讀數 + 1pF)；對于介質損耗因數測量精度，誤差應控制在 ±(0.5% 讀數 + 0.0005) 以內。
校準操作應定期進行，一般建議每半年校準一次，若儀器經歷過搬運、維修或長時間未使用，則在使用前必須校準。
（二）試品準備
1、外觀檢查
對被測電力設備（試品）進行外觀檢查，查看是否存在表面放電痕跡、破損、油污等情況。若有油污，應使用干凈的無絨布
蘸取適量的清潔劑輕輕擦拭干凈；對于表面存在受潮現象的試品，需進行干燥處理，可采用自然干燥或加熱干燥的方式，但
加熱溫度不宜過高，一般控制在 50℃ - 60℃，以免對試品絕緣造成損害。
2、放電處理
若試品之前處于運行狀態或經歷過耐壓試驗等可能帶有殘余電荷的情況，必須進行充分放電。放電時間應不少于 5 分鐘，對
于大容量試品，放電時間還需適當延長，以確保試品上的殘余電荷完全釋放，保障測試人員的安全和測量結果的準確性。
（三）測試環境準備
1、溫度與濕度控制
測量環境的溫度和濕度對介質損耗因數的測量結果有顯著影響。理想的測量溫度為 20℃左右，溫度變化范圍不宜超過
±5℃。相對濕度應控制在 60% - 70% 之間。若環境溫度和濕度超出上述范圍，需在測試報告中注明，并根據相關標準進行
數據修正。例如，當溫度升高時，介質損耗因數一般會增大，可按照每升高 10℃，tanδ 增大約 1.3 倍的規律進行估算修正
（不同絕緣材料修正系數略有差異）。
2、電磁干擾屏蔽
為避免外界電磁干擾對測量結果的影響，應選擇在電磁環境相對穩定的場所進行測試。如遠離大型電機、變壓器等強電磁干
擾源。若無法避免，可采用屏蔽電纜連接儀器與試品，并對儀器進行良好的接地處理，接地電阻應小于 4Ω。


二、測量過程中的操作要點
（一）接線方法
1、高壓端接線
將高壓介質損耗測試儀的高壓輸出端通過專用的高壓電纜連接到試品的高壓電極。接線時應確保連接牢固，高壓電纜的絕緣
性能良好，無破損、老化等現象。對于不同類型的試品，如變壓器、套管、電容器等，高壓端的具體連接位置有所不同，需
嚴格按照設備的電氣連接圖進行操作。
2、測量端接線
將測試儀的測量輸入端連接到試品的測量電極。測量端的接線應盡量短且直，以減少引線電阻和電感對測量結果的影響。對
于電容式試品，可采用屏蔽線連接測量端，屏蔽層應可靠接地。例如，在測量變壓器繞組的介質損耗因數時，測量端應連接
到繞組的中性點或其他指定的測量點。
（二）測試參數設置
1、測試電壓
根據試品的額定電壓等級和試驗標準要求設置測試電壓。例如，對于 110kV 油紙絕緣變壓器，常規的介質損耗因數測試電
壓可設置為 10kV；對于 220kV 及以上電壓等級的變壓器，測試電壓可適當提高，但一般不超過設備額定電壓的 60%。在
設置測試電壓時，應確保測試儀的高壓輸出穩定，電壓波動范圍不超過 ±3%。
2、測試頻率
標準的測試頻率一般為 50Hz，但對于某些特殊的試品或試驗目的，可能需要采用其他頻率進行測試。如在檢測電容式電壓
互感器的諧振特性時，可能需要在 100Hz 等頻率下進行測量。在選擇測試頻率時，應確保測試儀在該頻率下具有足夠的測
量精度和穩定性。
3、測量時間
測量時間的設定應考慮試品的特性和試驗要求。一般情況下，對于常規的介質損耗因數測量，測量時間可設置為 1-2 分鐘，
以獲取穩定的測量數據。但對于一些對絕緣性能要求較高或存在潛在絕緣缺陷疑慮的試品，可適當延長測量時間，如延長至
5 分鐘甚至更長，以便更準確地觀察介質損耗因數隨時間的變化情況。
（三）測量操作步驟
1、開機預熱
打開高壓介質損耗測試儀的電源開關，讓儀器預熱 15 - 30 分鐘，使儀器內部各電子元件達到穩定的工作狀態，確保測量精
度。
2、參數設置與檢查
按照上述要求設置測試電壓、頻率、測量時間等參數，并仔細檢查各項參數設置是否正確。同時，再次檢查儀器與試品的接
線是否牢固、正確。
3、啟動測試
在確認無誤后，啟動測試儀進行測量。在測試過程中，密切關注儀器的顯示屏，觀察測量數據的變化情況。若發現數據異常
波動或出現報警信息，應立即停止測試，檢查測試接線、試品狀態以及儀器是否存在故障等。
4、數據記錄
當測量時間結束后，儀器會顯示試品的電容量、介質損耗因數等測量結果。應準確記錄測量數據，包括測試日期、時間、環
境溫度、濕度、測試電壓、頻率、試品名稱、型號以及測量得到的電容量和介質損耗因數等信息。

三、測量結果的分析與判斷
（一）與標準值對比
將測量得到的介質損耗因數與相關試驗標準中的規定值進行對比。例如，根據《電力設備預防性試驗規程》（DL/T 596 - 1996），對于 35kV 油紙絕緣變壓器，在 20℃時介質損耗因數 tanδ 不應大于 1.5%；對于 110kV 及以上電壓等級的油紙絕緣變壓器，tanδ 在 20℃時一般不應大于 0.8%。若測量結果超過標準值，則表明試品的絕緣可能存在問題，需要進一步分析和檢查。
（二）歷史數據對比
對于已運行一段時間的電力設備，可將本次測量結果與以往的歷史測量數據進行對比。若介質損耗因數出現明顯的上升趨勢，即使未超過標準值，也可能預示著絕緣性能的劣化，應加強監測或安排進一步的試驗，如局部放電試驗、絕緣電阻測試等，以全面評估試品的絕緣狀態。
（三）綜合判斷
在分析測量結果時，不能僅僅依據介質損耗因數這一個指標，還應結合試品的其他試驗數據，如絕緣電阻、耐壓試驗結果等，以及試品的運行狀況、外觀檢查情況等進行綜合判斷。例如，若試品的介質損耗因數略有超標，但絕緣電阻正常且試品外觀無明顯異常，可能是由于測量環境或測試誤差等原因導致，可考慮在改善測量條件后重新測量；若介質損耗因數超標且絕緣電阻明顯下降，同時試品存在表面放電痕跡等情況，則可判定試品絕緣存在嚴重問題，需及時進行維修或更換。

高壓介質損耗測試儀的實用測量方法涵蓋了測量前的精心準備、測量過程中的規范操作以及測量結果的準確分析與判斷等多個環節。嚴格按照相關標準和要求進行操作，并注意各項細節，如儀器校準、試品處理、環境控制、接線正確以及參數合理設置等，才能獲取可靠的測量數據，為電力設備的絕緣性能評估提供有力支持，保障電力系統的安全穩定運行。同時，不斷積累測量經驗，加強對測量結果的綜合分析能力，有助于及時發現電力設備的潛在絕緣缺陷，采取有效的預防和維護措施。
