變頻串聯諧振試驗技術是電力設備絕緣檢測的重要手段之一。本文詳細介紹了變頻串聯諧振試驗的原理、現場操作步驟以及安全注意事項，旨在為電力工程師提供準確的現場操作指導。

       電力設備的絕緣性能直接關系到電力系統的安全穩定運行。變頻串聯諧振試驗作為一種有效的絕緣檢測手段，能夠模擬電力設備在實際運行中的電壓應力，評估其絕緣狀態。

1. 變頻串聯諧振試驗原理

  1.1 諧振原理

       通過調整電感和電容的參數，使得電路達到諧振狀態，此時電路的阻抗最小，電流達到最大。

  1.2 變頻原理

       通過改變電源頻率，實現諧振頻率的調整，以適應不同設備的試驗要求。

2. 現場操作步驟

  2.1 準備工作

       確保試驗設備和被試設備處于斷電狀態。

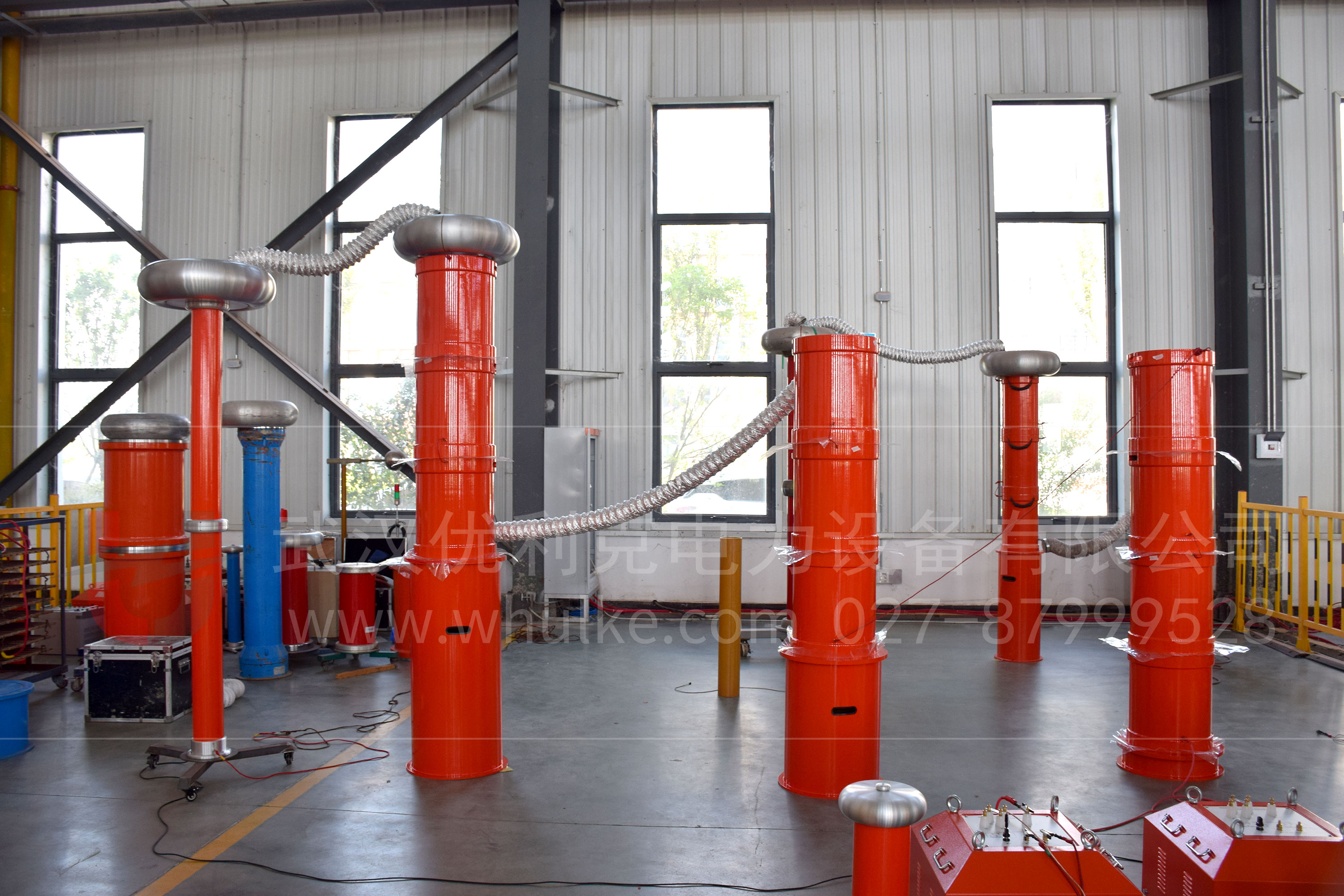

       檢查試驗設備是否完好，包括變頻電源、電抗器、電容分壓器等。

       準備必要的安全防護措施，如接地、圍欄、警示標志等。

  2.2 接線操作

       按照試驗要求連接變頻電源、電抗器、電容分壓器和被試設備。

       確保所有連接點接觸良好，避免接觸不良導致的故障。

  2.3 參數設置

       設置變頻電源的頻率范圍和電壓等級，以滿足試驗要求。

       調整電感和電容的參數，達到所需的諧振頻率。

  2.4 升壓操作

       逐漸升高變頻電源的輸出電壓，直至達到諧振狀態。

       觀察電流表和電壓表的讀數，確保試驗參數在安全范圍內。

  2.5 記錄數據

       記錄試驗過程中的關鍵數據，如諧振頻率、輸出電壓、電流等。

       通過數據分析評估被試設備的絕緣性能。

  2.6 降壓與斷電

       試驗完成后，逐漸降低輸出電壓至零。

       斷開所有連接，并進行必要的設備放電。


3. 安全注意事項

       嚴格遵守現場操作規程和安全規定。

       確保所有操作人員穿戴適當?shù)膫€人防護裝備。

       在試驗區域設置明顯的警示標志，防止非工作人員進入。

       變頻串聯諧振試驗是一種高效、安全的電力設備絕緣檢測方法。通過遵循正確的現場操作方法和安全注意事項，可以有效評估電力設備的絕緣狀態，保障電力系統的安全穩定運行。
